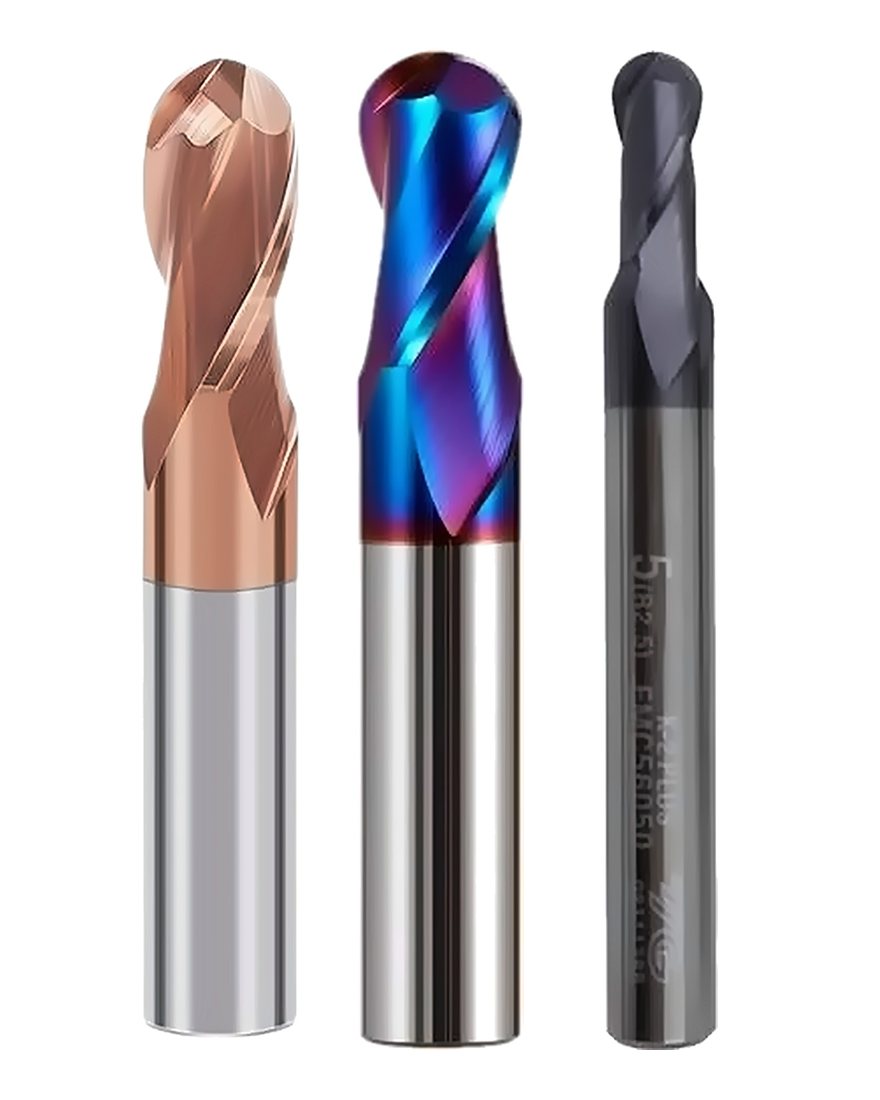

ดอกบอลโนสคาร์ไบด์ งานผิวโค้ง 3 มิติ · งานแม่พิมพ์ · CAD/CAM
ดอกบอลโนส (Ball Nose) ปลายมนครึ่งวงกลม คือดอกประจำงานผิวโค้ง 3 มิติ งานแกะแม่พิมพ์ และทุกงานที่เดินด้วยโปรแกรม CAD/CAM — จุดที่ทำให้บอลโนส "ใช้ยากกว่าที่คิด" คือความเร็วตัดจริงที่ปลายดอกไม่เท่ากับข้างดอก ใครตั้งรอบจากขนาดดอกตรง ๆ มักได้ผิวไหม้หรือผิวขุ่นโดยไม่รู้สาเหตุ หน้านี้สรุปทั้งวิธีคิด Deff, ระยะสเต็ปกับรอยผิว และการเลือกเกรดตามวัสดุชิ้นงาน
- สต๊อกไทย ส่งไว 1–2 วัน
- ออกใบกำกับภาษีเต็มรูปแบบ
- ลับคมกลับมาใช้ใหม่ได้
บอลโนสกับวัสดุชิ้นงาน — ใช้เกรดไหน
| วัสดุชิ้นงาน | เกรดที่แนะนำ | แนวทาง |
|---|---|---|
| เหล็กทั่วไป / เหล็กแม่พิมพ์ก่อนชุบ — ดูหน้ากัดเหล็ก | คาร์ไบด์ HRC55–70 | งานหยาบใช้ปลายฉากเปิดก่อน แล้วใช้บอลโนสเฉพาะรอบเก็บผิว ประหยัดกว่ามาก |
| อลูมิเนียม (โมลด์เป่า, ชิ้นงานโชว์) — ดูหน้ากัดอลูมิเนียม | คาร์ไบด์ HRC55 คมขัดเงา | รอบสูง สเต็ปละเอียด ลม/ละอองน้ำมันช่วยให้ผิวใส |
| สแตนเลส — ดูหน้ากัดสแตนเลส | คาร์ไบด์ HRC70 | ระวังปลายดอกสีผิวจนชุบแข็ง — เอียงแกน 10–15° สำคัญเป็นพิเศษ |
| เหล็กชุบแข็ง HRC45–60 (เก็บผิวโมลด์) — ดูหน้ากัดเหล็กชุบแข็ง | คาร์ไบด์เคลือบพิเศษ (GOLD) | งานหลักของบอลโนสเคลือบทอง — เดินแห้ง สเต็ปบาง รอบสม่ำเสมอ |
ไม่แน่ใจว่างานของคุณอยู่กลุ่มไหน — ถ่ายรูปชิ้นงานหรือส่งเกรดวัสดุมาทางไลน์ @qdttools ทีมช่างเทียบสเปกให้ฟรี ไม่มีค่าใช้จ่าย
ตัวเลือกที่มีจำหน่าย
ขนาดที่มีจำหน่าย
บอลโนสคาร์ไบด์รัศมี R0.5–R10 (Ø1–20 มม.) ทั้งแบบ 2 ฟันสำหรับคายเศษ และ 4 ฟันสำหรับเก็บผิวแข็ง สอบถามสต๊อกตามขนาดได้ทางไลน์
เลือกจำนวนฟัน
2 ฟันคายเศษดี เหมาะงานหยาบและวัสดุเหนียว — 4 ฟันเดินฟีดรวมได้สูงกว่าและผิวเนียนกว่า เหมาะรอบเก็บผิวและวัสดุแข็ง
ทางเลือกกึ่งกลาง
ปลายฉากลบมุมรัศมี (บูลโนส) แข็งแรงกว่าบอลโนสในงานหยาบ 3D — ใช้เปิดงานโมลด์ก่อนแล้วให้บอลโนสเก็บ ลดเวลากัดรวมได้มาก
ตัวเลขที่ต้องรู้ก่อนใช้บอลโนส
| ap (มม.) | Deff (มม.) | ความหมายหน้างาน |
|---|---|---|
| 0.2 | 2.8 | รอบที่ตั้งจาก Ø10 จะช้าเกินจริงเกือบ 4 เท่า — ต้องเพิ่มรอบชดเชย |
| 0.5 | 4.4 | งานเก็บผิวทั่วไปอยู่แถวนี้ — คิดรอบจาก Deff ไม่ใช่จากขนาดดอก |
| 1.0 | 6.0 | กึ่งหยาบ — Deff ใกล้ขนาดดอกขึ้น ค่าชดเชยน้อยลง |
สูตร: Deff = 2×√(ap×(D−ap)) — และจุดกึ่งกลางปลายบอลโนสมีความเร็วตัดเป็น ศูนย์ เสมอ งานเก็บผิวละเอียดจึงนิยมเอียงแกนดอกหรือเอียงชิ้นงาน 10–15° ให้จุดตัดหนีออกจากปลายดอก
| stepover (มม.) | scallop (µm) | เหมาะกับ |
|---|---|---|
| 0.3 | ≈ 2 | ผิวโชว์ / ผิวโมลด์ที่ขัดต่อน้อย |
| 0.5 | ≈ 6 | งานเก็บผิวมาตรฐาน ขัดต่อเล็กน้อย |
| 1.0 | ≈ 25 | กึ่งหยาบก่อนเก็บรอบสุดท้าย |
สูตรประมาณ: scallop ≈ ae²÷(8R) — ลด stepover ครึ่งหนึ่ง รอยนูนลดสี่เท่า แลกกับเวลากัดสองเท่า
เลือกอ่านตามวัสดุ หรือตามชนิดดอก
เอ็นมิลกัดเหล็ก · เอ็นมิลกัดอลูมิเนียม · เอ็นมิลกัดสแตนเลส · เอ็นมิลกัดเหล็กชุบแข็ง
ดอกบอลโนส · ดอกกัดเกลียว · ดอกกัดหยาบ HSS
ดอกเอ็นมิลคาร์ไบด์ (ภาพรวมทุกรุ่น) · เม็ดมีดกลึง · ดอกสว่าน NACHI
ขอใบเสนอราคา
รับใบเสนอราคาใน 24 ชม.
ทีมช่างเทียบสเปกจากงานจริง พร้อมใบกำกับภาษีเต็มรูปแบบสำหรับนิติบุคคล
รับของใน 1–2 วัน
ส่งด่วนจากสต๊อกในไทย ไม่ต้องรอนำเข้า
คำถามที่ถามบ่อย
ดอกบอลโนสใช้ทำงานอะไร?
งานผิวโค้ง 3 มิติทุกชนิด — แกะแม่พิมพ์ งานปั้นผิว งานเดินโปรแกรม CAD/CAM ปลายมนทำให้ไล่เก็บผิวโค้งได้ต่อเนื่องโดยไม่ทิ้งรอยขั้นบันไดแบบดอกปลายฉาก
ตั้งรอบบอลโนสยังไงให้ถูก?
คิดจากเส้นผ่านศูนย์กลางตัดจริง (Deff) ตามความลึกกิน ไม่ใช่จากขนาดดอก — กินตื้น 0.2 มม. ด้วยดอก Ø10 มี Deff แค่ 2.8 มม. ต้องใช้รอบสูงกว่าที่คิดจาก Ø10 เกือบ 4 เท่า จึงจะได้ความเร็วตัดที่ตั้งใจ
stepover เท่าไรถึงจะผิวสวย?
ขึ้นกับรอยนูน (scallop) ที่ยอมรับได้ — สูตรคร่าว scallop ≈ ae²÷(8R) เช่น R5 สเต็ป 0.5 มม. ได้รอยนูนราว 6 ไมครอน พอสำหรับผิวโมลด์ทั่วไปที่จะขัดต่อ ถ้าผิวโชว์ให้แคบลงเหลือ 0.3 มม.
บอลโนสกัดเหล็กชุบแข็งได้ไหม?
ได้ และเป็นงานหลักของบอลโนสเคลือบพิเศษ — เก็บผิวโมลด์ชุบแข็ง HRC55–60 ด้วยสเต็ปบางและเดินแห้ง ดูค่าตัดและวิธีเดินที่หน้าเอ็นมิลกัดเหล็กชุบแข็งประกอบ
สั่งบอลโนสระบุยังไง?
แจ้งรัศมี (เช่น R3) หรือขนาดดอก จำนวนฟัน วัสดุชิ้นงาน และลักษณะงาน (หยาบ/เก็บผิว) ทาง LINE @qdttools หรือโทร 098-907-9855 ใบเสนอราคาภายใน 24 ชม. ส่งจากสต๊อกไทย 1–2 วัน
